Что-то не работает

Здесь — частые проблемы и что с ними делать. Ищите то, что видите на экране.

Ничего не меняется, тумблеры не действуют

Не включено питание — кнопка Power, первая слева на верхней панели. Пока оно выключено, схема не считается.

Что значат цвета проводов

1единица0нольZни к чему не подключено — «висит»Xдва выхода спорят — закоротка
Цвета проводов в симуляторе. Янтарный пунктир и красный — признаки ошибки: что-то не подключено или два выхода соединены.

Провод — янтарный пунктир

Это Z: нога ни к чему не подключена, сигнал «висит». Обычно:

  • забыт провод или метка;
  • опечатка в имени метки. Регистр важен: A и a — это разные метки, CLK и Clk — тоже. Это самая частая ошибка;
  • вход чипа не подан — проверьте по таблице сборки каждую его ногу.

Провод красный

Это X: два выхода соединены и спорят — один тянет к 1, другой к 0. Обычно:

  • одна и та же метка стоит на двух выходах. У каждого сигнала должен быть ровно один источник;
  • две метки с разными именами случайно соединены — проводом или поставлены на одну ногу. Тогда это уже один сигнал под двумя именами: всё, что подключено к обеим меткам, слилось. Ищите провод между метками или ногу, на которой их две.

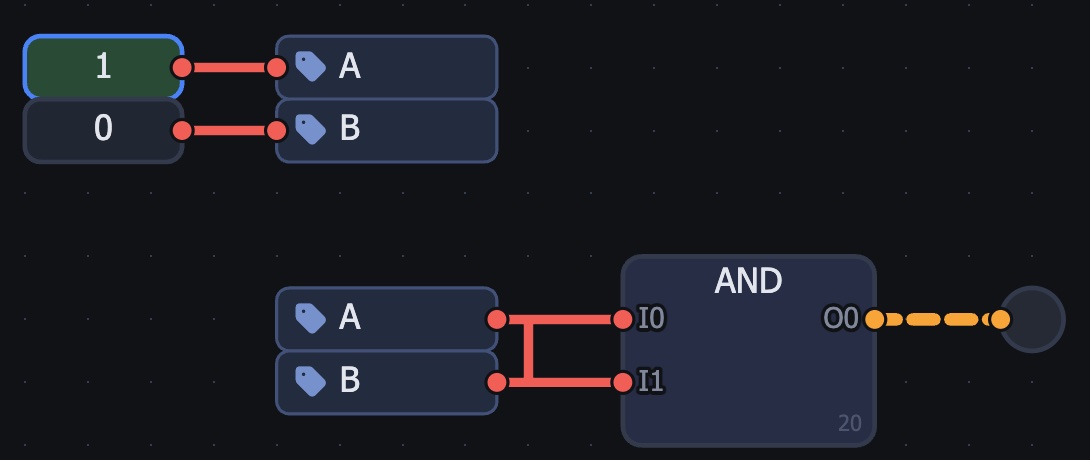

Метки A и B случайно соединены проводом
  1. 1 лишний провод: соединил метки A и B — теперь это один сигнал, а тумблеры тянут его в 1 и в 0
Типичная закоротка: всё красное (X), а выход AND «висит» (янтарный пунктир). Удалите лишний провод — и метки снова станут разными сигналами.

Лампа или экран не реагируют

  • у транзистора перепутаны верх и низ;
  • на корпусе P вместо N (или наоборот) — клик по корпусу меняет тип;
  • метка стоит не на той ноге — сверьтесь с таблицей сборки: имя ноги слева, метка справа.

Чип собран, а ноги не те или их нет

Ноги чипа — это порты: [ — вход, ] — выход. Каждому порту нужно имя (двойной клик). Нет порта — нет ноги; вместо выхода поставлен вход — нога не на той стороне. Поправить: двойной клик по чипу → Edit.

Большая схема работает очень медленно

Переключите движок на верхней панели с Real на Fast. Real считает каждый транзистор — точно, но медленно; Fast — по вентилям, во много раз быстрее. Для проверки схемы годятся оба.

Работа пропала

Симулятор сам сохраняет работу — в этом браузере. В другом браузере, в приватном окне, на другом компьютере или после очистки данных браузера её там не будет. Поэтому после каждого урока — Export (файл на ваш диск); вернуть работу — Import.

Не понимаю, где ошибка

  • выделите чип и нажмите T — таблица истинности; сравните с уроком;
  • W — осциллограф: показывает, как меняются сигналы во времени;
  • откройте новый пустой проект, вставьте готовую схему урока (Cmd+I, текст — в конце урока) и сравните со своей: где различие, там и ошибка.

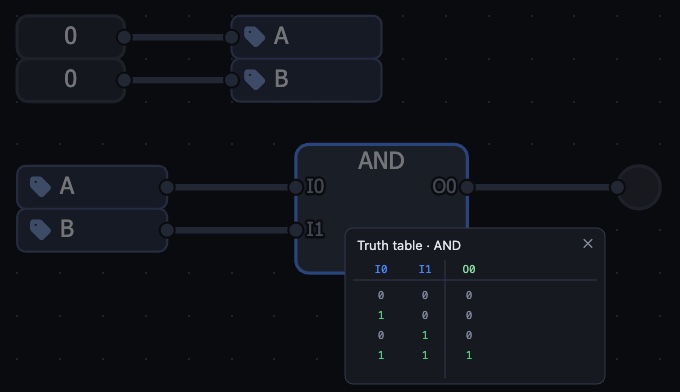

Таблица истинности чипа AND
Таблица истинности: выделите чип и нажмите T. Все комбинации входов и выход для каждой — сравните с таблицей из урока. Работает для схем без памяти.

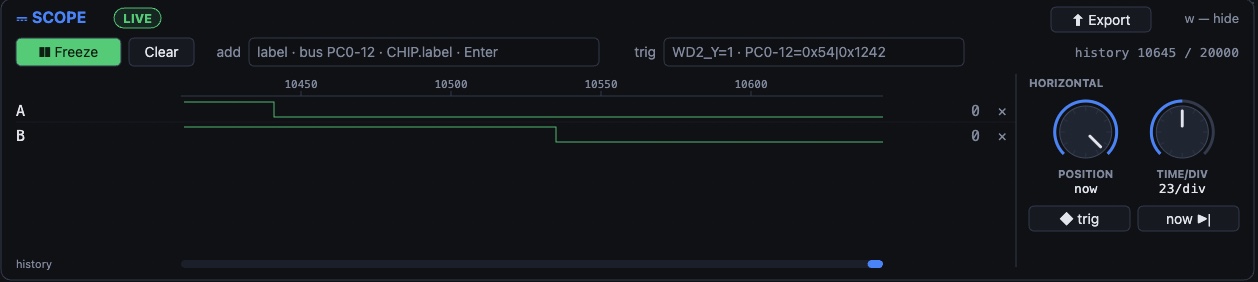

Осциллограф с сигналами A и B
  1. 1 Freeze — остановить запись и рассмотреть
  2. 2 add — имя метки и Enter: сигнал добавится строкой
  3. 3 сигналы во времени: верх — 1, низ — 0; видно, кто когда переключился
  4. 4 ручки — сдвиг и масштаб времени
Осциллограф (клавиша W): записывает сигналы по тактам. Для схем с памятью и тактом — главный способ найти ошибку: в какой момент сигнал повёл себя не так.

Совсем застрял

Напишите мне в Telegram: @daniilkhanin — пришлите номер урока и что видите (лучше со скриншотом).
